Überspannungsableiter

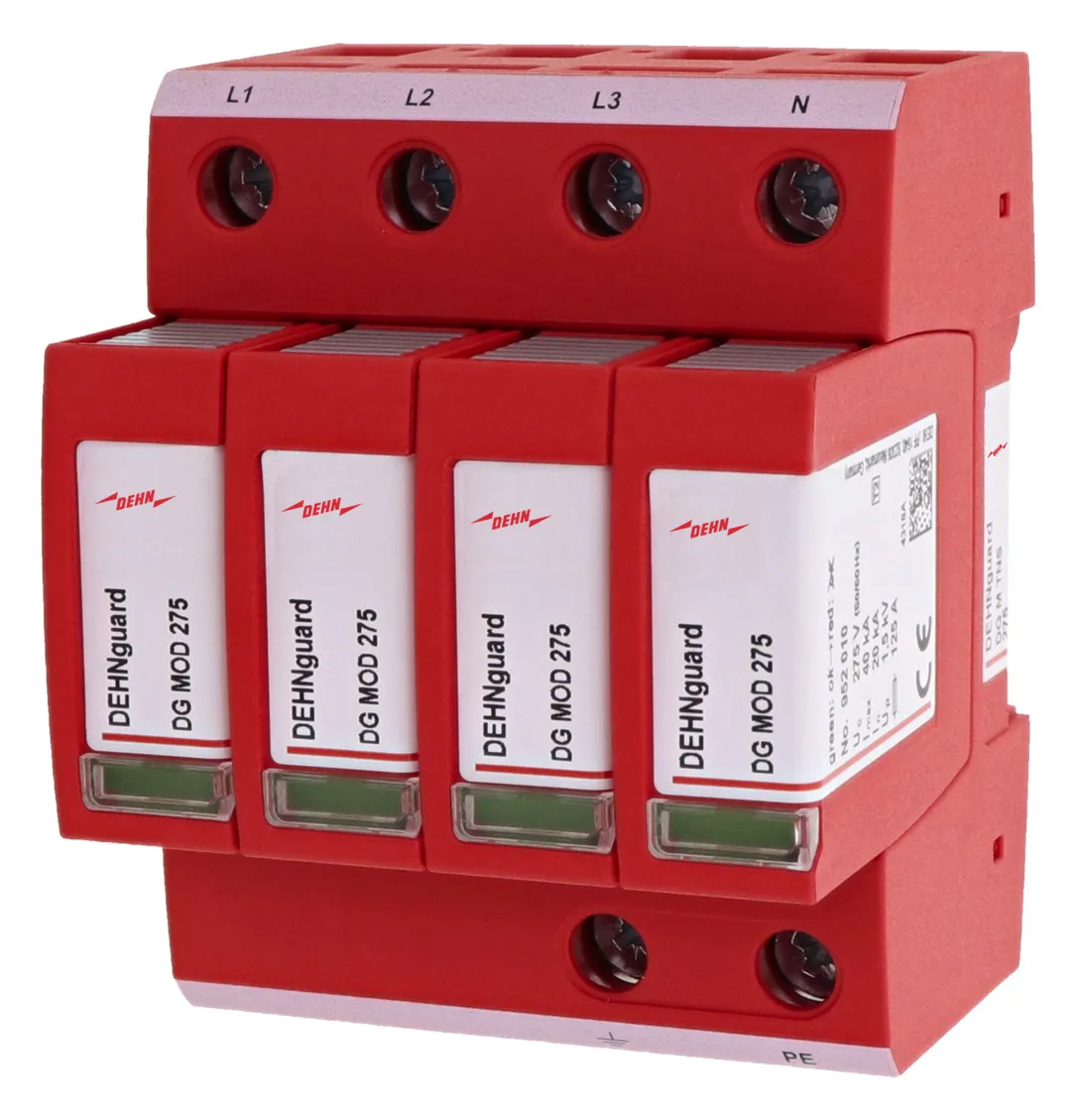

Der DEHNguard M Überspannungsableiter, Typ 2 nach EN 61643-11, bietet umfassenden Schutz für Niederspannungsanlagen. Das System besteht aus einem Basisteil und gesteckten Schutzmodulen und verfügt über die innovative Thermo-Dynamik-Control für eine zuverlässige Ableiterüberwachung. Ideal für Blitz-Schutzzonen-Konzepte an Schnittstellen von Zone 0B zu 1 und höher.Merkmale:Schutzart (IP): IP20Verpackungseinheit: 1Gewicht: 0,41 kgGewichtseinheit: KGGewichtbezugsmenge: 1Statistische Warennummer: 85363030Montageart: Hutschiene TH35Baugröße: 4 TESchutzpegel: 1,5 kVHöchste Dauerspannung AC: 275 VNennableitstoßstrom (8/20): 20 kANennspannung AC: 230 VPrüfklasse Typ 2: jaSignalisierung am Gerät: optischAnzahl der Leiter (ohne Erde): 4Schutzpegel N-PE: 1,5 kVMax. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²Netzform TN-S: jaMax. Ableitstoßstrom (8/20): 40 kAKurzschlussfestigkeit (Isccr): 50 kAMax. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 125 AMax. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 100 AAusführung: für TN-S-SystemeKurzbeschreibung: Überspannungsableiter Typ 2 DEHNguard M 4-polig für TN-S-Systeme

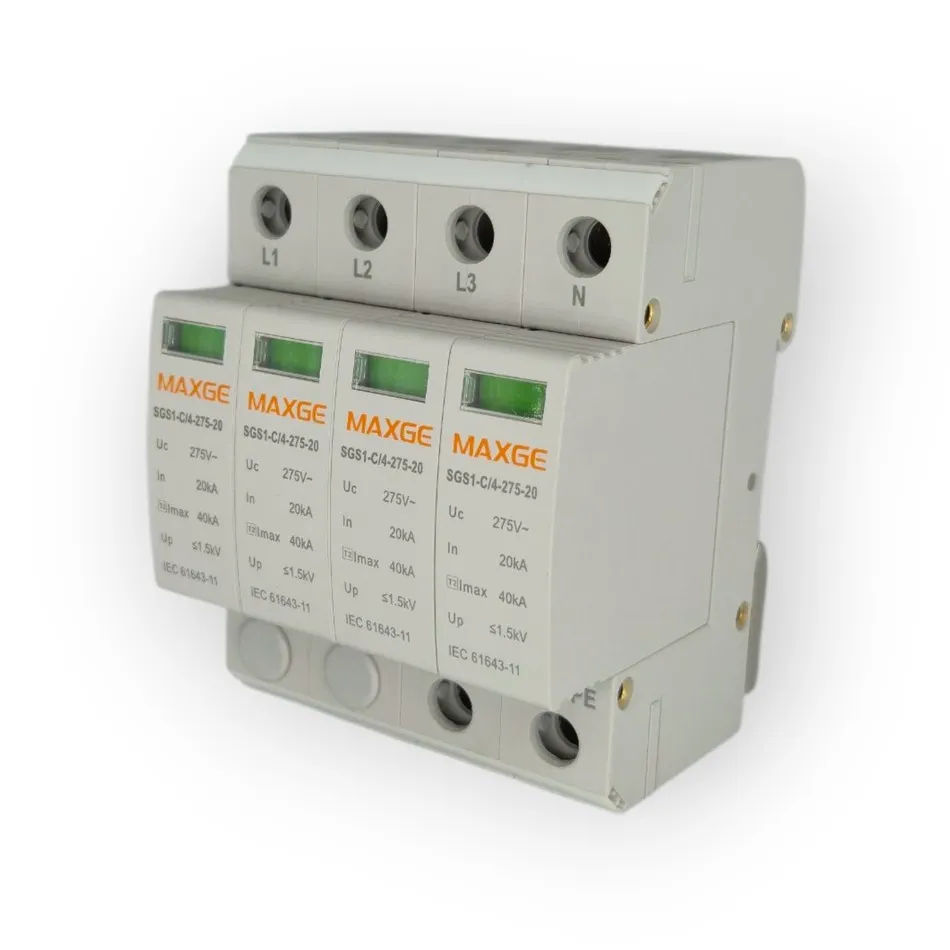

Überspannungsableiter Blitzschutz Typ II, 275 V AC, 20 kA, 4-poligArtikelnummer: SGS1‑C/4‑275‑20Der 4-polige Überspannungsableiter vom Typ II schützt elektrische Anlagen zuverlässig vor transienten Überspannungen. Er eignet sich optimal für den Einsatz in dreiphasigen TN-Systemen (TN-C, TN-C-S, TN-S) und erfüllt die Schutzklasse C gemäß IEC 61643‑1 (Übergang LPZ1 → LPZ2).Technische Daten:Ausführung: 4-polig (L1, L2, L3 + N)Spannung (Uc): 275 V ACNennableitstrom (In): 20 kA (8/20 µs) pro PolMax. Impulsstrom (Imax): 40 kA (8/20 µs) pro PolSchutzpegel (Up): typ. < 1,2 kVReaktionszeit: < 25 nsImpulsspannungsfestigkeit (Uimp): 2,5 kV (Kategorie II)Schutzklasse: Typ II (C) nach IEC 61643‑1Systeme: TN-C, TN-C-S, TN-S

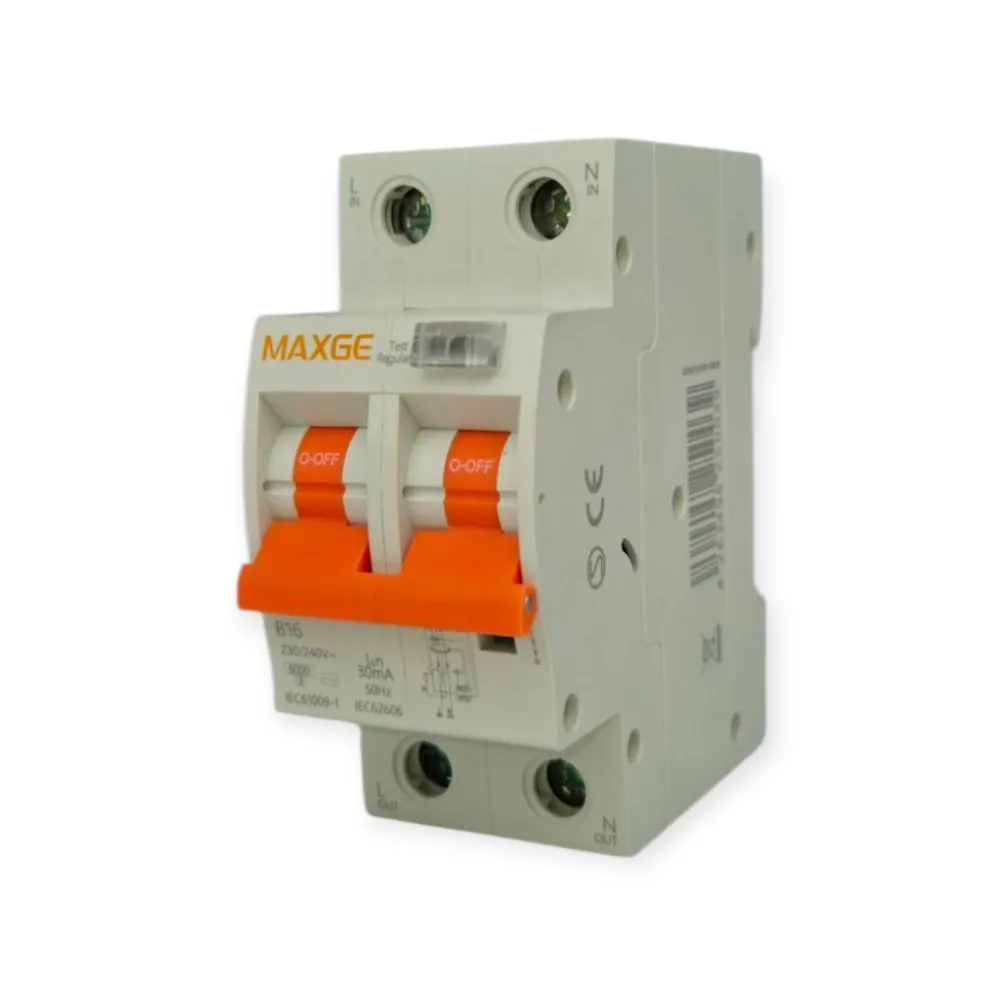

Brandschutzschalter mit integriertem RCBO – Serien SGBR2 / EPBR2 / MGBR2Höchste Sicherheit durch integrierten Brandschutz nach modernstem StandardDie Brandschutzschalter der Serien SGBR2-40AFDx, EPBR2-40AFDx und MGBR2-40AFDx kombinieren modernste Fehlerlichtbogenerkennung (AFDD) mit dem Schutz eines RCBOs (FI/LS-Kombination) – für zuverlässige Absicherung vor elektrischen Bränden, Fehlerströmen und Kurzschlüssen in nur einem Gerät. Sie erkennen und schalten zuverlässig bei seriellen, parallelen und Erdschluss-Lichtbogenfehlern ab – gemäß den Anforderungen der DIN VDE 0100-420. ProdukteigenschaftenAFDD integriert in RCBO (FI/LS-Kombination)Erkennt und schaltet zuverlässig bei:Seriellen LichtbogenfehlernParallelen LichtbogenfehlernErdschluss-LichtbogenfehlernBemessungsspannung: 230/240 V AC, 50 HzBemessungsstrom: 6–40 A (modellabhängig)Auslösverhalten: Typ B oder C (Kurzschlusscharakteristik)Fehlerstromverhalten: Typ A oder ACBemessungsfehlerstrom (I∆n): 10 / 30 / 100 / 300 mAPolzahl: 1P+N oder 2PIsolationsspannung (Ui): 500 VStoßspannungsfestigkeit: 4,0 kVTemperaturbereich: –25 °C bis +40 °C

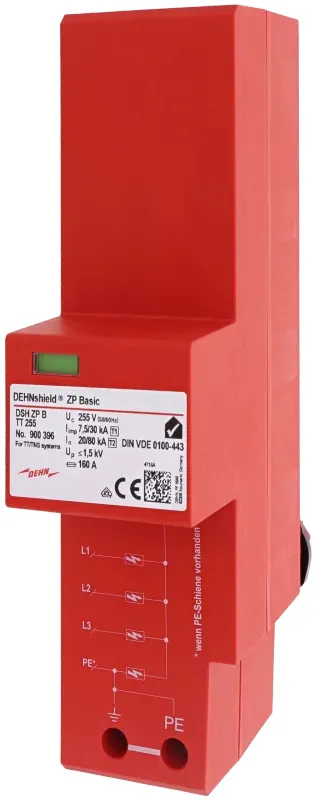

Der 4-polige Kombiableiter DEHNshield ZP B TT 255 ist für den Einsatz in TT- und TN-C-S-Systemen mit 230/400 V konzipiert. Er erfüllt die Anforderungen der VDN-Richtlinie für den Einbau im unteren Anschlussraum des Zählerplatzes vor dem Stromzähler.Dank werkzeugloser Montage lässt sich das Gerät direkt auf ein 40-mm-Sammelschienensystem aufrasten. Es kombiniert Schutzfunktionen nach Typ 1 und Typ 2 gemäß EN 61643-11 in einem Gerät und eignet sich damit ideal für den Blitz- und Überspannungsschutz in der Gebäudeinstallation.Produkteigenschaften:Hochleistungsfähige Funkenstrecken-Technologie zur sicheren Begrenzung von FolgeströmenMaximale Dauerspannung (Uc): 255 V ACSchutzpegel (Up): ≤ 1,5 kVBlitzstoßstrom Iimp (10/350 µs): 30 kAFolgestromlöschvermögen: bis 25 kAeffEnergetisch abgestimmt gemäß DIN EN 62305-4Integrierte FunktionsanzeigeKompatibel mit der DEHN Red/Line-FamilieDirekter Geräteschutz durch Koordination mit Endgeräten

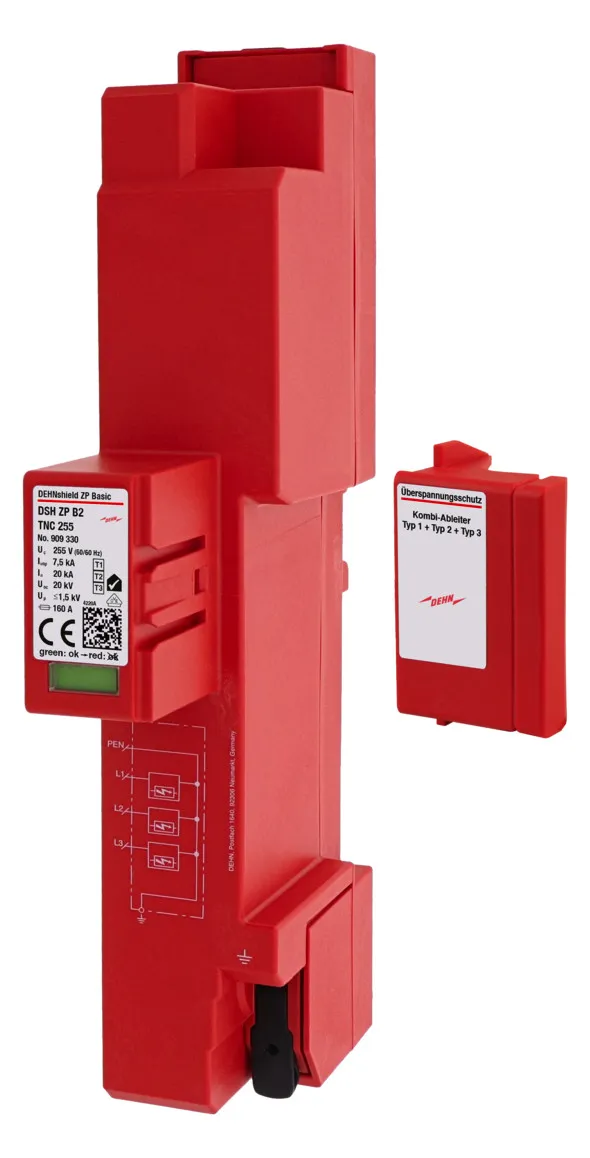

Blitz- und Überspannungsschutz für Wohngebäude ohne äußeren Blitzschutz – ideal für TN‑C‑Netze mit Freileitungseinspeisung, Einbau im Zählerbereich (vor dem Zähler).Technische Daten (Kurzfassung):Kombi-Ableiter Typ 1 + 2 + 3, Schutzklasse I/II/IIINennspannung: 230/400 V AC, UC: 255 V ACBlitzstoßstrom: 22,5 kA (10/350 µs), je Leiter 7,5 kASchutzpegel (UP): ≤ 1,5 kVMontage: Werkzeuglos auf 40 mm Sammelschiene (Click+Power)Anschluss: 3-polig für L1, L2, L3 – mit PENAnzeige: optisch (grün = betriebsbereit, rot = defekt)Abmessungen: Nur 38 mm breitSchutzart: IP30, Temperaturbereich: –40 °C bis +80 °CBesonderheiten:Robuste Funkenstreckentechnologie (RAC) für hohe BlitzstrombelastungKoordiniert mit Endgeräteschutz (≤ 10 m Leitungslänge)Vollständig wartungsfrei, kompakte BauformKeine zusätzliche Vorsicherung bis 160 A gG nötigEinfache, schnelle Montage ohne WerkzeugeAnwendungsempfehlung:Ideal als zentraler Überspannungsschutz bei TN‑C-Versorgung in Wohn- und Kleinobjekten – direkt am Einspeisepunkt einsetzbar.
