DEHN 909330 DSH ZP B2 TNC 255 Kombiableiter
Blitz- und Überspannungsschutz für Wohngebäude ohne äußeren Blitzschutz – ideal für TN‑C‑Netze mit Freileitungseinspeisung, Einbau im Zählerbereich (vor dem Zähler).
Technische Daten (Kurzfassung):
Kombi-Ableiter Typ 1 + 2 + 3, Schutzklasse I/II/III
Nennspannung: 230/400 V AC, UC: 255 V AC
Blitzstoßstrom: 22,5 kA (10/350 µs), je Leiter 7,5 kA
Schutzpegel (UP): ≤ 1,5 kV
Montage: Werkzeuglos auf 40 mm Sammelschiene (Click+Power)
Anschluss: 3-polig für L1, L2, L3 – mit PEN
Anzeige: optisch (grün = betriebsbereit, rot = defekt)

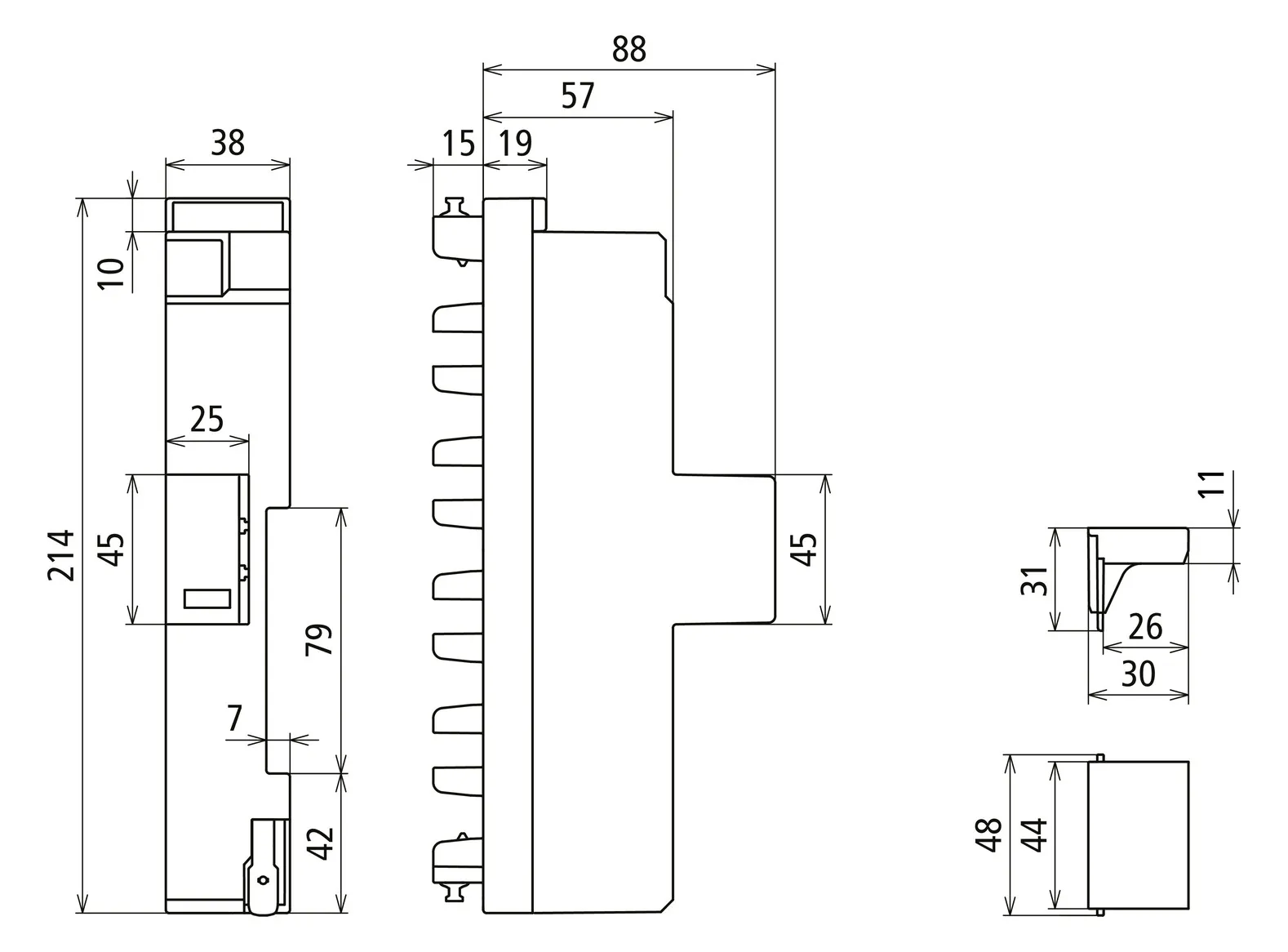

Abmessungen: Nur 38 mm breit
Schutzart: IP30, Temperaturbereich: –40 °C bis +80 °C
Besonderheiten:
Robuste Funkenstreckentechnologie (RAC) für hohe Blitzstrombelastung
Koordiniert mit Endgeräteschutz (≤ 10 m Leitungslänge)
Vollständig wartungsfrei, kompakte Bauform
Keine zusätzliche Vorsicherung bis 160 A gG nötig
Einfache, schnelle Montage ohne Werkzeuge
Anwendungsempfehlung:
Ideal als zentraler Überspannungsschutz bei TN‑C-Versorgung in Wohn- und Kleinobjekten – direkt am Einspeisepunkt einsetzbar.
WARN- UND SICHERHEITSHINWEISE:
Der Anschluss und die Installation eines elektrischen Geräts oder Bauteils, das nicht steckerfertig ist, dürfen ausschließlich von einer qualifizierten Elektrofachkraft vorgenommen werden. Bei Schäden ist das Kabel unverzüglich spannungsfrei zu schalten. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäßen Gebrauch verursacht werden. Weitere Informationen zum Installationshinweis finden Sie hier.
Downloads
ProduktdatenblattEinbauanleitung
