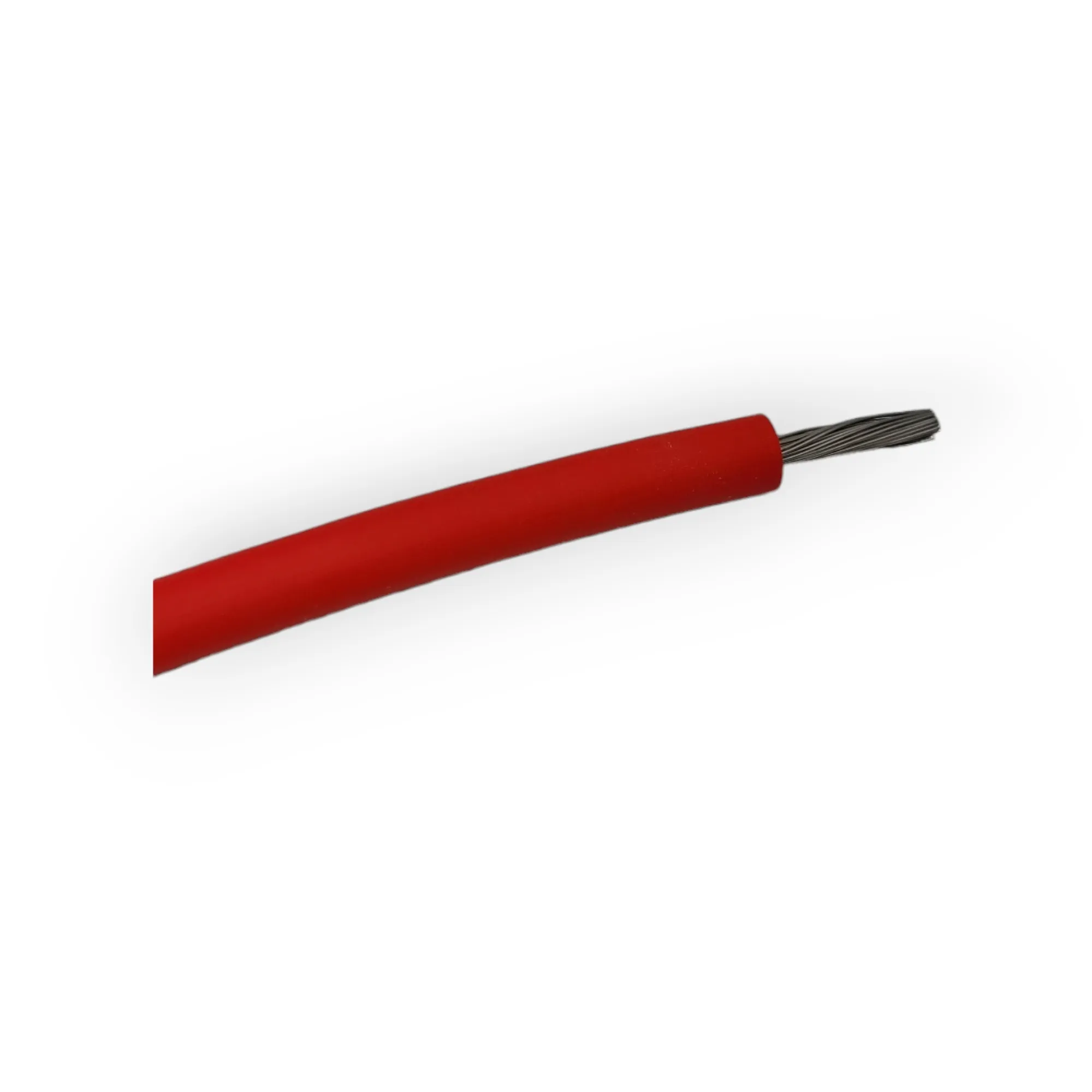

Solarkabel 1x4 mm² rot Photovoltaik Meterware
Für maßgeschneiderte Artikel ist ein Umtausch noch eine Rückgabe nicht möglich.
Nullsteuersatz für PV Anlagen: Aus rechtlichen und technischen Gründen ist es uns derzeit leider nicht möglich, die Mehrwertsteuer zu erstatten. Unser Unternehmen bietet keine MwSt-Rückerstattungen an.

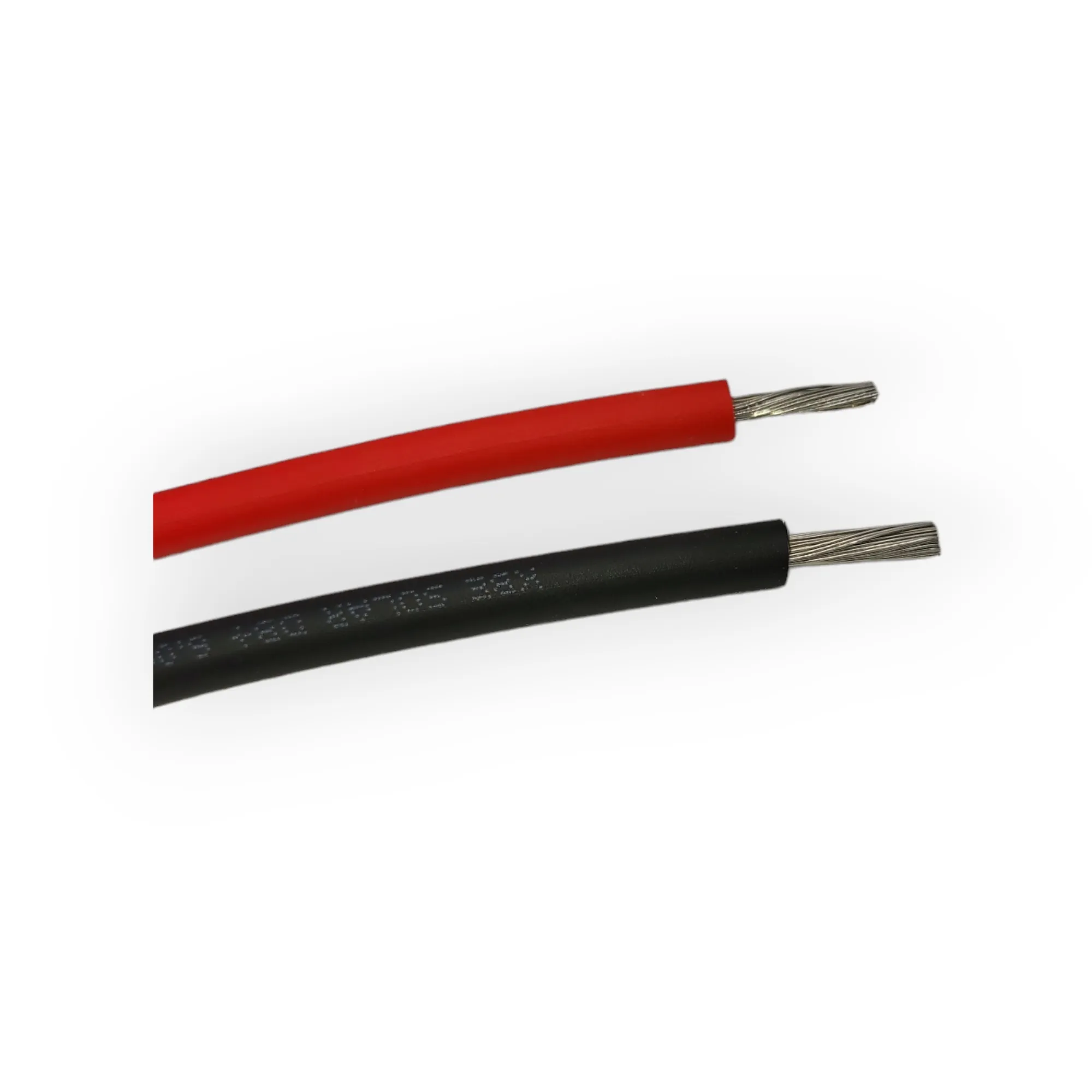

Dieses Kabel ist gemäß EN 50618 (H1Z2Z2-K) zertifiziert und hat eine Nennspannung von DC 1,5/1,5 kV und AC 1,0/1,0 kV. Es besteht aus feindrähtiger verzinnter Kupferlitze mit einer Aderisolierung und einem Mantel aus vernetztem Spezial-Polyolefin. Sowohl die Isolierung als auch der Mantel sind UV-beständig und halogenfrei. Sie sind fest miteinander verbunden.
Eigenschaften:
Das Kabel ist gemäß EN 50618 (H1Z2Z2-K) zertifiziert und für Spannungen bis 1500 V ausgelegt. Dank hochwertiger Isolationsmaterialien ist es für die Verlegung im Erdreich geeignet. Es zeichnet sich durch hohe Wasserbeständigkeit und mechanische Stabilität aus. Die Betriebstemperatur liegt zwischen -40 °C und +90 °C, wobei die niedrigste zulässige Umgebungstemperatur für die Installation -25 °C beträgt und die niedrigste zulässige Umgebungstemperatur -40 °C.
| Eigenschaft | Details |
|---------------------------------|------------------------------------------------|
| Gewicht | 0,06 kg |
| Gewichtseinheit | Kilogramm (KG) |
| Gewichtbezugsmenge | 1 |
| Kabelgewicht ca. pro 100 m | 8,00 kg |
| Gesamtgewicht | 75 kg/km |
| Mantel-Farbe | rot |
| Außendurchmesser ca. | 4,0 mm |
| Leiter-Nennquerschnitt | 4 mm² |
| Werkstoff der Aderisolation | Polyolefine |
| Ader-Kennzeichnung | Ohne |
| Nennspannung U | 1500 V |
| Leiter-Form | Rund |
| Leiter-Material | Kupfer |
| Mantelmaterial | Polyolefine |
| Leiter-Klasse | Klasse 5 = feindrähtig |
| Bewehrung/Armierung | Ohne |
| Zulässige Kabelaußentemperatur bei Montage/Handling | -25 bis 90 °C |
| Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung | -40 bis 90 °C |
| Nennspannung U0 | 1800 V |
| Anzahl der Adern | 1 |
| Zulässige max. Leitertemperatur | 120 °C |
| Schutzhülle | Ohne |
| Ölbeständig nach EN 60811-404 | Ja |
| Kältebeständig nach EN 60811-504+505+506 | Ja |
| Leiter-Oberfläche | Verzinnt |
| Brandverhaltensklasse nach EN 13501-6 | Dca |
| Rauchentwicklungsklasse nach EN 13501-6 | Ohne |
| Abtropfverhaltensklasse nach EN 13501-6 | Ohne |
| Säureentwicklungsklasse nach EN 13501-6 | Ohne |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 24 mm
| Kabelgeometrie | Rund |
| Leiterwiderstand bei 20 °C | 3,39 Ohm/km |
| Max. Zugfestigkeit während der Verlegung | 0,05 kN |
| Flammwidrig nach IEC 60332-1-2 | Ja |
| Anzahl der Einzeldrähte pro Leiter | 80 |
| Durchmesser der Einzeldrähte | 0,31 mm |
| Querschnitt: | 4 mm² |
|---|
Warn- und Sicherheitshinweise:
Der Anschluss und die Installation eines elektrischen Geräts oder Bauteils, das nicht steckerfertig ist, dürfen ausschließlich von einer qualifizierten Elektrofachkraft vorgenommen werden.
Bei Schäden ist das Kabel unverzüglich spannungsfrei zu schalten. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäßen Gebrauch verursacht werden.
