Überspannungsableiter

Der DEHNguard M Überspannungsableiter, Typ 2 nach EN 61643-11, bietet umfassenden Schutz für Niederspannungsanlagen. Das System besteht aus einem Basisteil und gesteckten Schutzmodulen und verfügt über die innovative Thermo-Dynamik-Control für eine zuverlässige Ableiterüberwachung. Ideal für Blitz-Schutzzonen-Konzepte an Schnittstellen von Zone 0B zu 1 und höher.Merkmale:Schutzart (IP): IP20Verpackungseinheit: 1Gewicht: 0,41 kgGewichtseinheit: KGGewichtbezugsmenge: 1Statistische Warennummer: 85363030Montageart: Hutschiene TH35Baugröße: 4 TESchutzpegel: 1,5 kVHöchste Dauerspannung AC: 275 VNennableitstoßstrom (8/20): 20 kANennspannung AC: 230 VPrüfklasse Typ 2: jaSignalisierung am Gerät: optischAnzahl der Leiter (ohne Erde): 4Schutzpegel N-PE: 1,5 kVMax. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²Netzform TN-S: jaMax. Ableitstoßstrom (8/20): 40 kAKurzschlussfestigkeit (Isccr): 50 kAMax. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 125 AMax. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 100 AAusführung: für TN-S-SystemeKurzbeschreibung: Überspannungsableiter Typ 2 DEHNguard M 4-polig für TN-S-Systeme

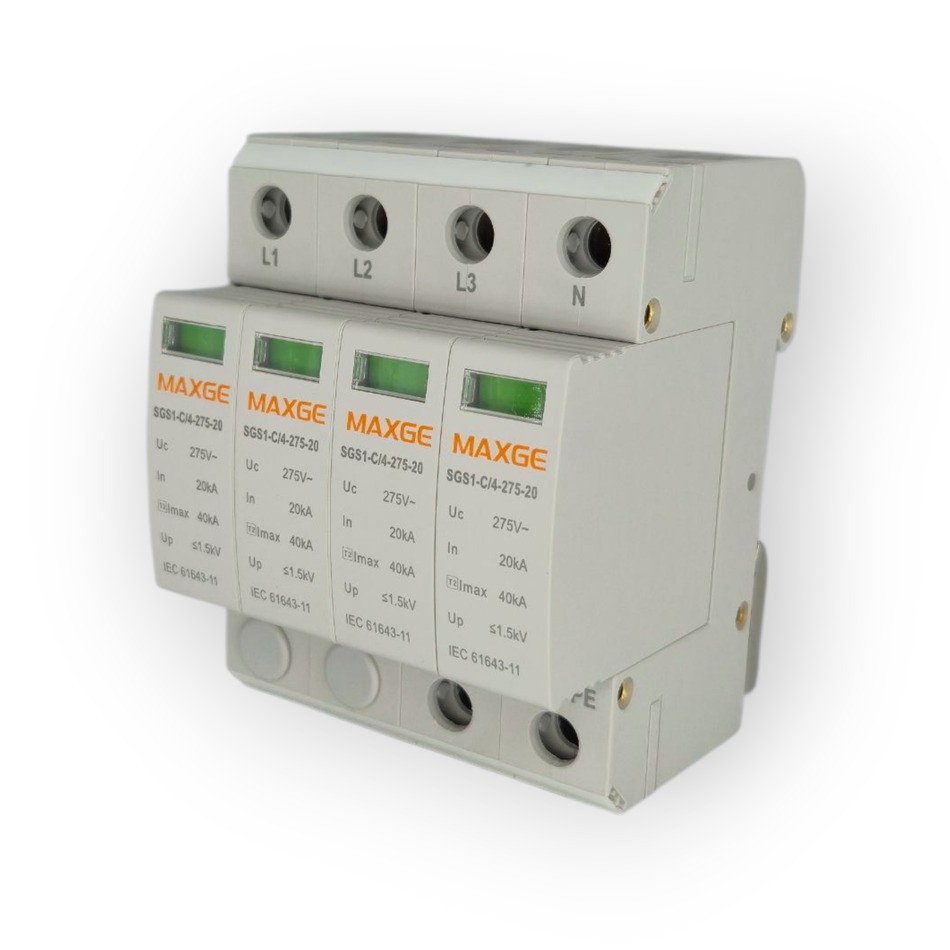

Überspannungsableiter Blitzschutz Typ II, 275 V AC, 20 kA, 4-poligArtikelnummer: SGS1‑C/4‑275‑20Der 4-polige Überspannungsableiter vom Typ II schützt elektrische Anlagen zuverlässig vor transienten Überspannungen. Er eignet sich optimal für den Einsatz in dreiphasigen TN-Systemen (TN-C, TN-C-S, TN-S) und erfüllt die Schutzklasse C gemäß IEC 61643‑1 (Übergang LPZ1 → LPZ2).Technische Daten:Ausführung: 4-polig (L1, L2, L3 + N)Spannung (Uc): 275 V ACNennableitstrom (In): 20 kA (8/20 µs) pro PolMax. Impulsstrom (Imax): 40 kA (8/20 µs) pro PolSchutzpegel (Up): typ. < 1,2 kVReaktionszeit: < 25 nsImpulsspannungsfestigkeit (Uimp): 2,5 kV (Kategorie II)Schutzklasse: Typ II (C) nach IEC 61643‑1Systeme: TN-C, TN-C-S, TN-S

Brandschutzschalter mit integriertem RCBO – Serien SGBR2 / EPBR2 / MGBR2Höchste Sicherheit durch integrierten Brandschutz nach modernstem StandardDie Brandschutzschalter der Serien SGBR2-40AFDx, EPBR2-40AFDx und MGBR2-40AFDx kombinieren modernste Fehlerlichtbogenerkennung (AFDD) mit dem Schutz eines RCBOs (FI/LS-Kombination) – für zuverlässige Absicherung vor elektrischen Bränden, Fehlerströmen und Kurzschlüssen in nur einem Gerät. Sie erkennen und schalten zuverlässig bei seriellen, parallelen und Erdschluss-Lichtbogenfehlern ab – gemäß den Anforderungen der DIN VDE 0100-420. ProdukteigenschaftenAFDD integriert in RCBO (FI/LS-Kombination)Erkennt und schaltet zuverlässig bei:Seriellen LichtbogenfehlernParallelen LichtbogenfehlernErdschluss-LichtbogenfehlernBemessungsspannung: 230/240 V AC, 50 HzBemessungsstrom: 6–40 A (modellabhängig)Auslösverhalten: Typ B oder C (Kurzschlusscharakteristik)Fehlerstromverhalten: Typ A oder ACBemessungsfehlerstrom (I∆n): 10 / 30 / 100 / 300 mAPolzahl: 1P+N oder 2PIsolationsspannung (Ui): 500 VStoßspannungsfestigkeit: 4,0 kVTemperaturbereich: –25 °C bis +40 °C
