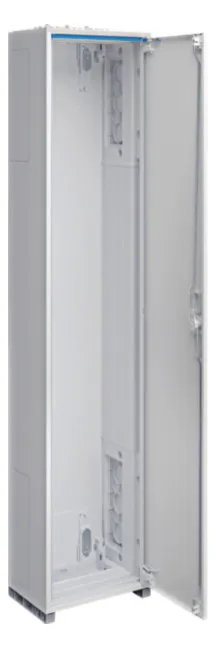

HAGER ZB51S Zählerschrank univ.Z IP44
352,06 €*
Sofort verfügbar, Lieferzeit: 1-3 Tage (DHL Versand)
Der Zählerschrank univers Z mit den Maßen 1400x300x205 mm und 108 Platzeinheiten (PLE) ist die ideale Lösung für Zählerverteileranlagen bis 355 A bei einer Bemessungsspannung von 230/400 V, 50 Hz. Gefertigt nach DIN VDE 0603-1 und Maßnorm DIN 43870 ist er für Aufputz-, Unterputz- oder teilversenkte Montage geeignet.
Das Gehäuse besteht aus stabil profiliertem, 1 mm starkem, pulverbeschichtetem Stahlblech. Die Innenauskleidung ist vollständig aus Kunststoff gefertigt. Für die Leitungsführung sind oben und unten Kunststoffflanschplatten integriert. Zusätzliche Vorprägungen auf der Rückseite und seitliche Flanschplatten ermöglichen eine einfache Installation im Bereich von NAR, RfZ (nur bei Bauhöhe 1100 mm) und AAR.
Die Tür ist frontbündig und verfügt über justierbare, innenliegende Scharniere. Sie ist rechts oder links anschlagbar und besitzt einen Öffnungswinkel von 110°. Der Türverschluss erfolgt über einen Vorreiber; bei Schränken ab einer Breite von 800 mm oder ab 1250 mm Höhe ist serienmäßig ein Stangenverschluss mit Dreipunktschließung verbaut. Der Verschluss kann bei Bedarf durch andere Schließsysteme ersetzt werden.
Die Schutzart beträgt IP31 (optional IP44/IP54 gemäß DIN VDE 0470-1), hinter der Tür liegt IP3X vor. Der Schrank ist schutzisoliert (Schutzklasse II) und bietet damit ein hohes Maß an Sicherheit.
Eine Reihenschaltung durch nebeneinander oder übereinander anflanschbare Montage ist möglich. Das System ist modular in Größen von 1- bis 5-feldrig mit 72 bis 540 PLE erweiterbar.
Hinweis: Bei einer Schrank-Schrank-Verbindung ist ein Verbindungssatz (Zubehör) erforderlich. Im AAR-Bereich kann die Kunststoff-Flanschplatte entfernt werden, um optional eine SCHUKO- oder CEE-Steckdose zu integrieren.
WARN- UND SICHERHEITSHINWEISE:
Der Anschluss und die Installation eines elektrischen Geräts oder Bauteils, das nicht steckerfertig ist, dürfen ausschließlich von einer qualifizierten Elektrofachkraft vorgenommen werden. Bei Schäden ist das Kabel unverzüglich spannungsfrei zu schalten. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäßen Gebrauch verursacht werden. Weitere Informationen zum Installationshinweis finden Sie hier.
