HAGER ZB34W Zählerschrank univ.Z IP54
1.182,18 €*
Sofort verfügbar, Lieferzeit: 1-3 Tage (DHL Versand)

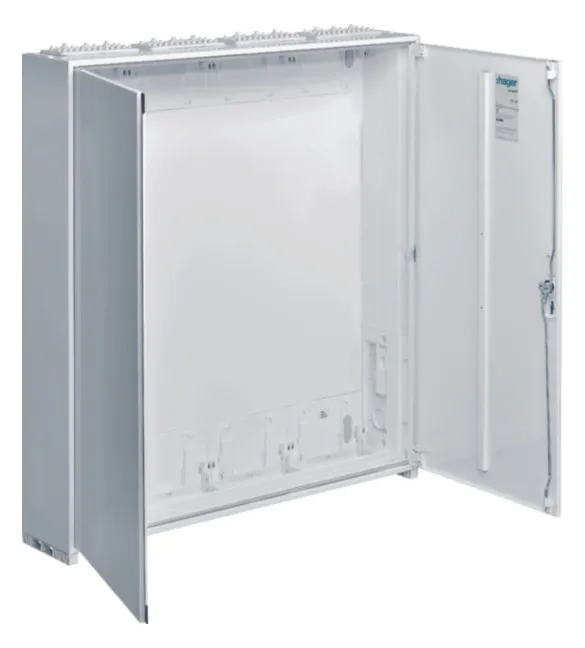

Der Zählerschrank univers Z mit den Maßen 1100x1050x205 mm und 336 Platzeinheiten (PLE) ist für den Aufbau einer Zählerverteileranlage bis 355 A konzipiert. Er entspricht der Maßnorm DIN 43870 und der Norm DIN VDE 0603-1 und eignet sich für die Aufputz-, Unterputz- oder teilversenkte Montage.
Das Gehäuse besteht aus 1 mm starkem, pulverbeschichtetem Stahlblech mit eingebrannter Oberfläche und bietet eine robuste Bauweise. Die Innenauskleidung ist vollständig aus Kunststoff gefertigt. Der Schrank verfügt über die Schutzart IP54 (optional IP31 oder IP44) und die Schutzklasse II (schutzisoliert). Hinter der Tür liegt die Schutzart IP3X an.
Oben und unten sorgen Kunststoffflanschplatten für einfache Leitungseinführungen. Zusätzlich gibt es rückseitige Vorprägungen sowie seitliche Flanschplatten im Bereich NAR (für Sammelschienendurchführung), RfZ (nur bei 1100 mm Höhe) und AAR.
Die frontbündige Tür ist mit innenliegenden, justierbaren Scharnieren ausgestattet und lässt sich mit einem Öffnungswinkel von 110° wahlweise rechts oder links anschlagen. Der Türverschluss erfolgt über einen Vorreiber. Bei Schränken ab 800 mm Breite und ab 1250 mm Höhe ist ein Dreipunkt-Stangenverschluss integriert. Der Verschluss kann durch andere Systeme ersetzt werden.
Der Zählerschrank kann nebeneinander und übereinander anflanscht werden. Bei der Kombination mehrerer Schränke ist ein Verbindungssatz (Zubehör) erforderlich. Im AAR-Bereich kann eine Kunststoff-Flanschplatte entfernt und optional eine SCHUKO- oder CEE-Steckdose eingebaut werden. Geeignet für 1- bis 5-feldrige Systeme mit 72 bis 540 PLE.
WARN- UND SICHERHEITSHINWEISE:
Der Anschluss und die Installation eines elektrischen Geräts oder Bauteils, das nicht steckerfertig ist, dürfen ausschließlich von einer qualifizierten Elektrofachkraft vorgenommen werden. Bei Schäden ist das Kabel unverzüglich spannungsfrei zu schalten. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäßen Gebrauch verursacht werden. Weitere Informationen zum Installationshinweis finden Sie hier.
