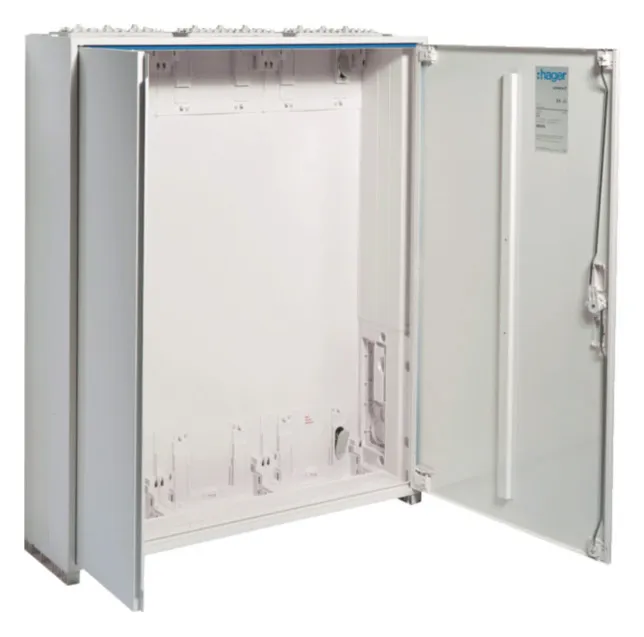

HAGER ZB23S Zählerschrank univ.Z IP44

Produktinformationen "HAGER ZB23S Zählerschrank univ.Z IP44"

Der Zählerschrank univers Z mit den Maßen 950x800x205 mm und 216 Platzeinheiten (PLE) ist für Zählerverteileranlagen bis 355 A geeignet. Das Gehäuse entspricht den Normen DIN VDE 0603-1 und DIN 43870 und ist für Aufputz-, Unterputz- oder teilversenkte Montage vorgesehen.

Das stabile Schrankgehäuse besteht aus 1 mm dickem, pulverbeschichtetem Stahlblech mit eingebrannter Oberfläche, die Innenauskleidung ist vollständig aus Kunststoff. Die Schutzart beträgt IP31 (optional IP44/IP54 nach DIN VDE 0470-1), hinter der Tür gilt IP3X. Schutzklasse II gewährleistet Schutzisolierung.

Für die Leitungseinführung sind oben und unten Kunststoffflanschplatten integriert. Zusätzlich verfügt der Schrank über seitliche Flanschplatten im Bereich des NAR (für Sammelschienendurchführung), des RfZ (nur ab 1100 mm Höhe) und des AAR. Auch rückseitig sind Vorprägungen vorhanden.

Die frontbündige Tür ist mit innenliegenden, justierbaren Scharnieren ausgestattet und lässt sich wahlweise rechts oder links anschlagen. Der Türöffnungswinkel beträgt 110°. Der Türverschluss erfolgt über einen Vorreiber, bei einer Breite ab 800 mm – wie bei diesem Modell – über einen Stangenverschluss mit Dreipunktschließung. Der Verschluss kann durch andere Systeme ersetzt werden.

Die Schränke sind nebeneinander und übereinander anflanschbar und in Ausführungen mit 72 bis 540 PLE verfügbar.

Hinweis: Bei Schrank-Schrank-Verbindungen ist immer ein Verbindungssatz (Zubehör) zu verwenden. Im AAR-Bereich kann die Kunststoff-Flanschplatte entfernt und optional eine SCHUKO- oder CEE-Steckdose eingebaut werden.

WARN- UND SICHERHEITSHINWEISE:

Der Anschluss und die Installation eines elektrischen Geräts oder Bauteils, das nicht steckerfertig ist, dürfen ausschließlich von einer qualifizierten Elektrofachkraft vorgenommen werden. Bei Schäden ist das Kabel unverzüglich spannungsfrei zu schalten. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäßen Gebrauch verursacht werden. Weitere Informationen zum Installationshinweis finden Sie hier.
